经常爬虫的同学，验证码识别应该是经常会碰到的事情。现在网上也有很多验证码识别的工具，但不一定适应全部网站，而且识别率往往不会太高。这周兴起，突然想试试通过机器学习训练后识别验证码的正确率能去到多少，好吧，那就拿自家的生产系统练练手。

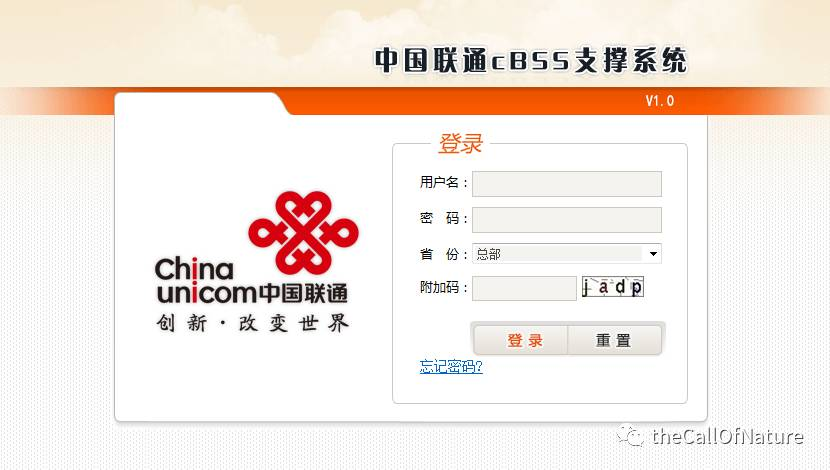

从截图可以看到，cBSS系统的验证码并不算复杂，没有倾斜，也不会重叠，就是图片上的字母位置比较靠近边缘或底部，以及背景会有一些颜色线条干扰。那么，就开始本次实验。

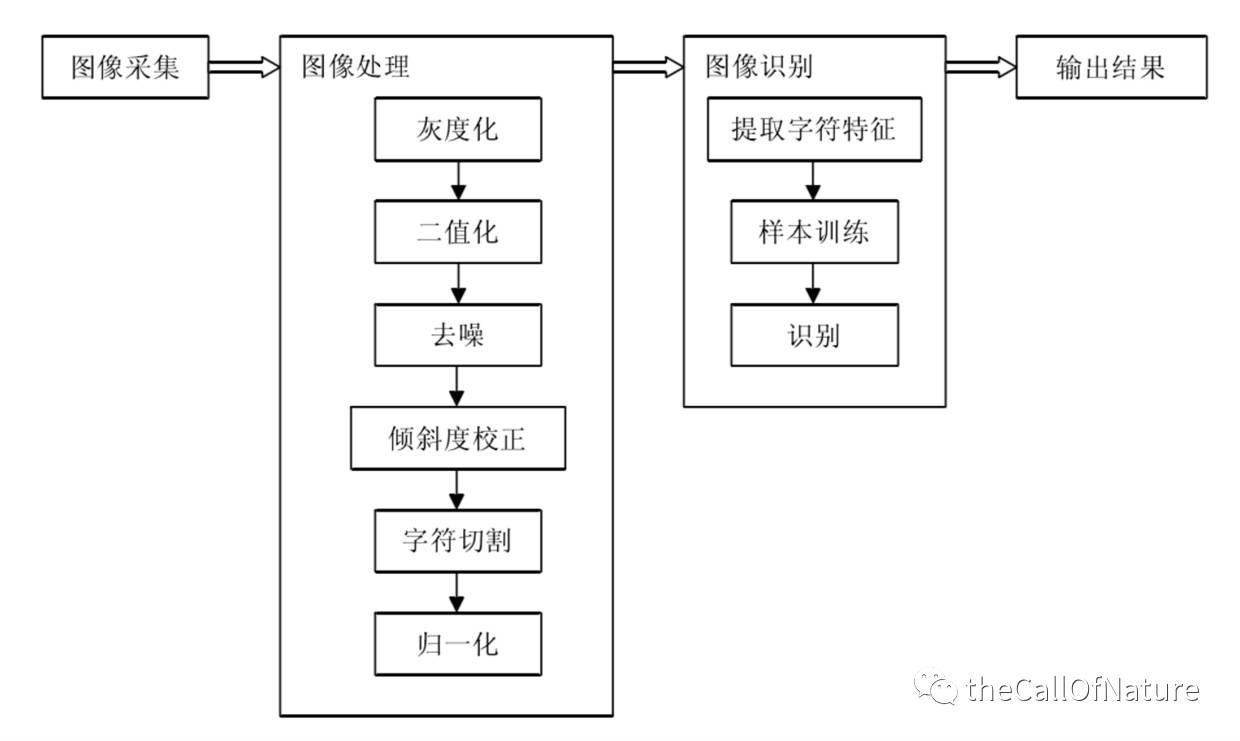

从网上看了些教程，对于验证码识别，一般标准流程如下图所示（图片来自于http://www.jianshu.com/p/41127bf90ca9）：
Step 1.图像采集

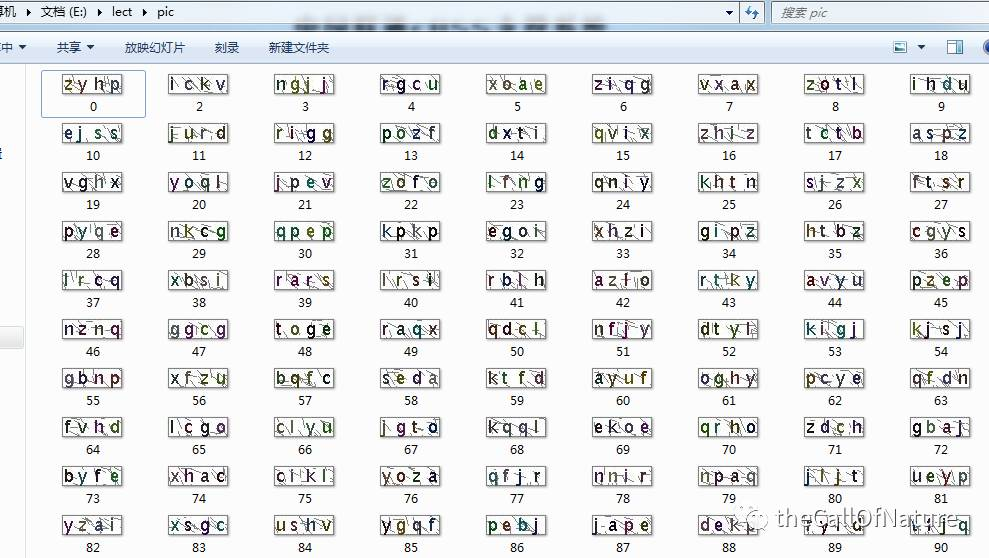

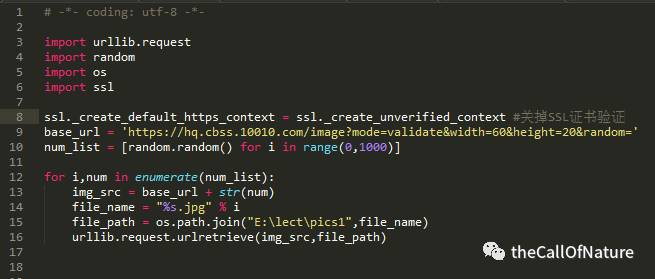

既然要使用到机器学习，那么足够的训练集样本就必不可少了。最方便的办法就是写个小爬虫程序，把系统上的验证码爬一些下来。以下是我写的简单的爬虫程序（作为一个Python新手，代码可能写得很渣）：
爬虫程序很简单，主要就是找到验证码的src，程序里的base_url即是验证码的src（后面的“random=”加上随机数就能生成验证码图片）。爬的不多，就只爬下1000张。
Step 2.图像处理

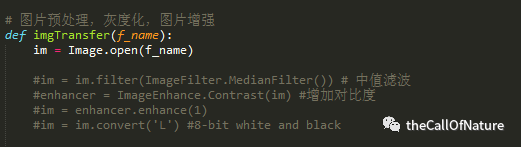

图像处理，是为了方便后续图像识别时的特征提取及训练，如果不嫌麻烦，可以先对这1000个验证码进行切割后手工打标，但我比较懒，后续想借助光学字符识别技术( Optical Character Recognition (OCR))进行预处理，ocr在单文字识别上的效果正确率还是可以的，所以想先进行一系列处理以提高OCR识别。一开始，没仔细研究图片特点，我直接对照片进行了中值滤波、增强对比度、灰度化处理，以下是代码（后面因为效果不好，注释掉了）。
之后，由于每张验证码有4个字母，且间距基本为等距，所以我进行了等距切割，代码如下：

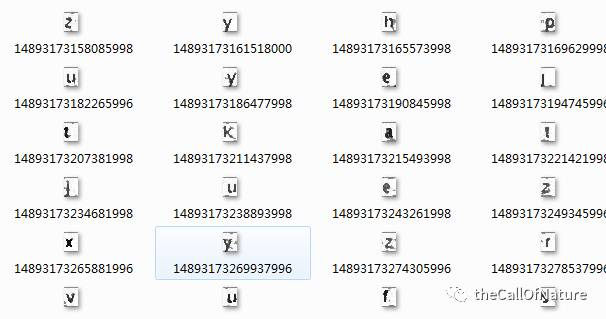

结果处理后的效果图如下，我一脸懵逼；人眼识别都有点困难，机器会更加懵逼吧。。。

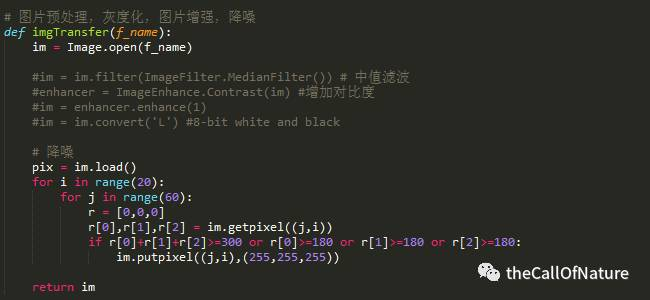

于是我又重新审视了验证码的特征，其实原图验证码很端正，且边缘清晰，只是背景有一些干扰线（颜色大体都比较浅），以及验证码上下边框的横线（也列入干扰线）。上网看了一些图像处理方法，发现给图像降噪，也许效果会更好。思路是这样的，每张图片的颜色都是RGB三种颜色构成，对于每个像素点，RGB每种颜色的深浅范围都是[0,256]，数字越小，颜色越深。由于图片上的干扰线颜色大体都比字母要浅，这也意味着它的RGB值要比字母小，通过分析RGB值应该可以滤掉大部分的噪声，代码如下：
处理+切割后的验证码图片：
是不是效果比之前的好了很多？其实在进行降噪后切割前，我尝试使用tesseract-OCR工具进行识别，效果也不算差，正确率应该有60%～70%。但咱并不满足于这个正确率，于是继续往下撸。
Step 3.图片预分类
至此，我已将1000个验证码通过降噪处理及切割后，生成4000个字母样本集。此时，OCR可以上场了。对于Python，有个pytessearct库可以使用到OCR功能，对分割后的图片进行预分类。第一次进行分类时，发现各种类别都有，有归类成数字的（比如有的字母Z被识别成2），有归类成小数点“.”的（很伤心，大部分很明显的字母O全被归类为点），有无法识别的，这就尴尬了，难道还是得手工去归类？于是又各种Google。后来看到有个方法或许能有作用，就是修改Tesseract-OCR文件里的digits文件，路径：C:\Program Files (x86)\Tesseract-OCR\tessdata\configs\digits，简单说就是将digits文件里的白名单限制为字母，然后在代码里加入digits参数，那么OCR则会优先将图片归类为字母，而不会出现数字和字符等情况。

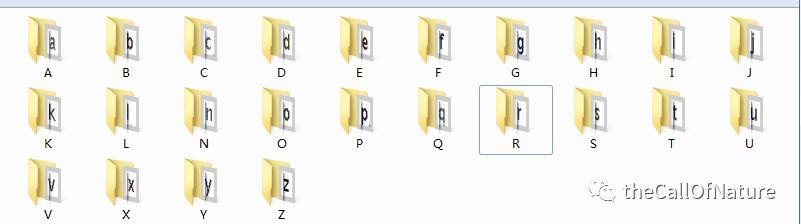

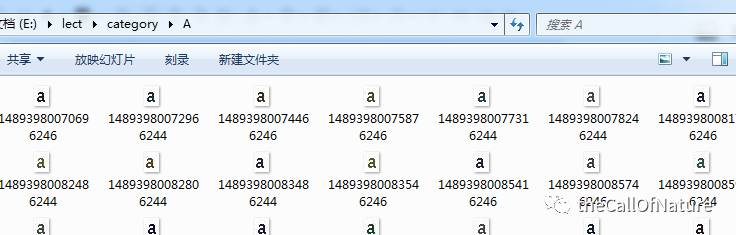

再次进行归类，这次预分类效果好了很多，遗留的问题就是将大写的i（“I”）归类为“L”，“g”和“q”混淆，‘t'和'f’混淆，还有各种奇葩混淆（'n'和'r'什么鬼的），但总体上识别错误的占比不高，稍微花了点时间手工纠错，预分类基本就这样妥了。

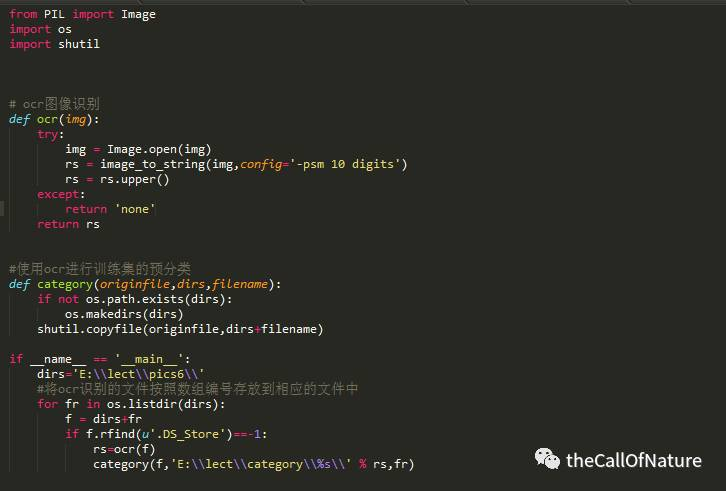

代码如下：
Step 4.特征提取

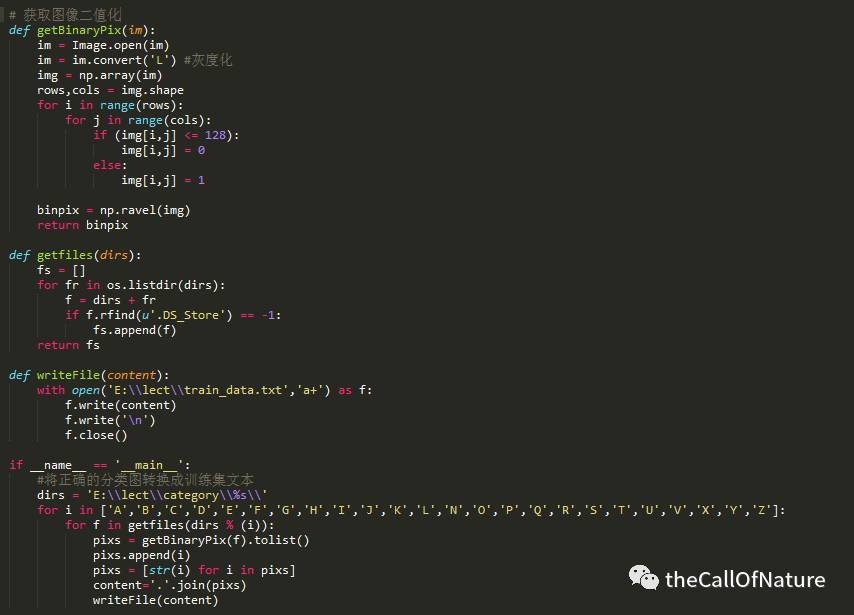

这一步是为后续的机器学习模型准备训练集，基本上，目前所有机器学习的模型都是基于向量操作，所以我们的特征提取实际上是将每张图片转化为向量，思路是将图像的每个像素点进行灰度化+二值化，在这个实验上，我是将像素值低于或等于128的设置为0，高于128的设置为1，之后将各个图像对应的字母放入向量最后一维，并存储到train_data.txt。

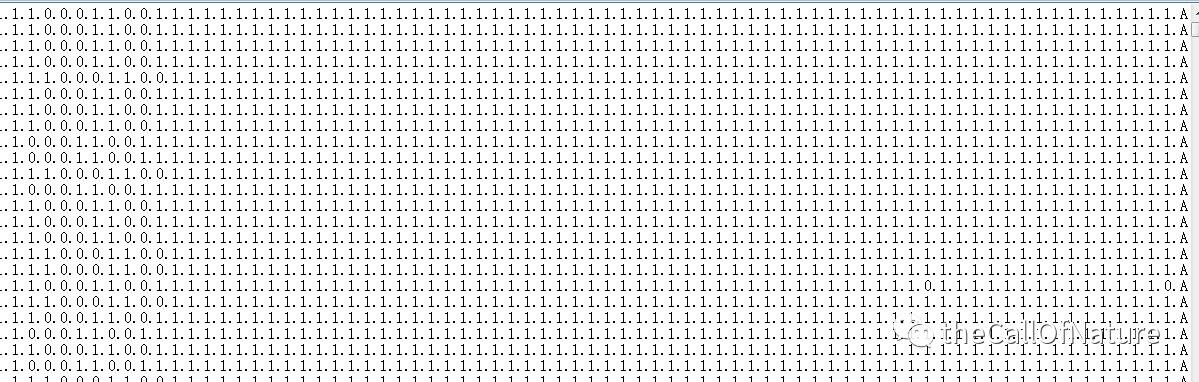

结果：
Step 5 机器学习-SVM

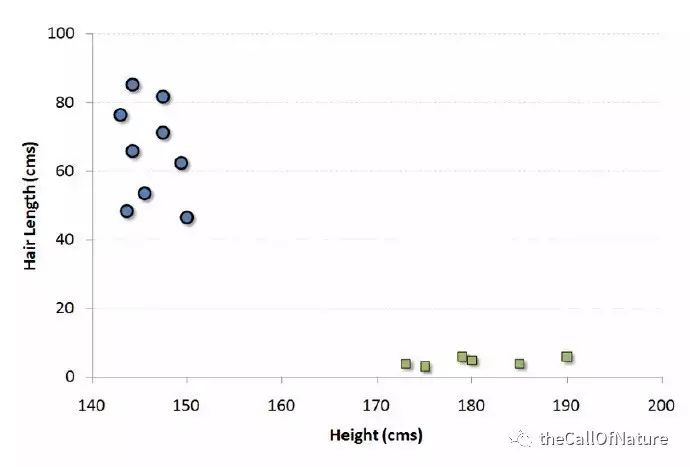

在这个案例里，我采用的SVM（支持向量积）模型。其实对于机器学习，我也是近期才接触，理解的也不深，SVM其实是一种分类方法，在这个算法中，我们将每个图像（即向量）在N维空间中用点标出，N是该向量的所有特征总数，在此案例里，我们的图像有300个像素点，即N=300；举个例子，如果我们只有身高和头发长度两个特征，我们会在二维空间中标出这两个变量，每个点有两个坐标（这些坐标叫做支持向量）。

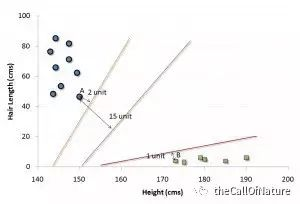

现在，我们会找到将两组不同数据分开的一条直线。两个分组中距离最近的两个点到这条线的距离同时最优化。下图中，中间的线是两组中距离最近的点（即A、B点）到达黑线的距离满足最优条件。这条直线就是分割线，测试数据落在直线的哪边，就把它归为哪一类。

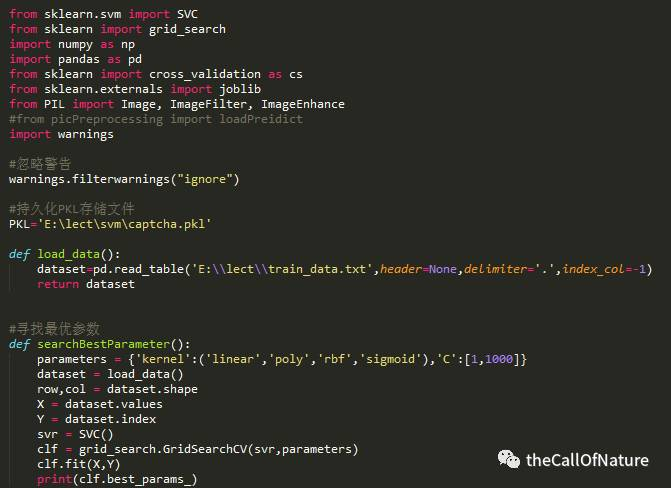

在这个案例里，我们是通过scikit-learn来实现。SVM支持多个核函数，例如高斯核、线性核、poly以及sgmoid核函数，在这里，我们通过scikit-learn的GridSearchCV来对参数进行最优化选择，对于这个案例里，线性核效果较好，所以我使用线性核训练。

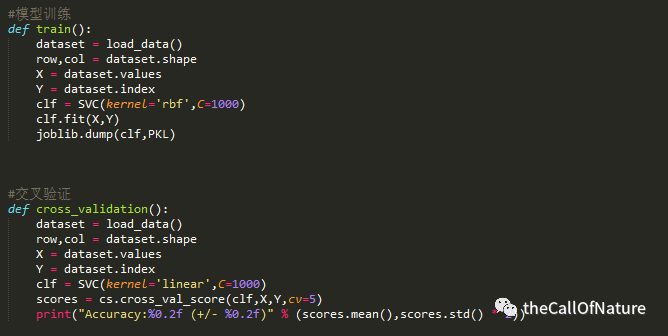

另外，案例里使用了joblib模块进行持久化，主要是方便后续预测时不需要再次进行训练。最后，则使用了5折交叉验证来对结果进行检验。代码如下：
使用5折交叉验证来对结果进行检验，最终准确率达到100%左右！

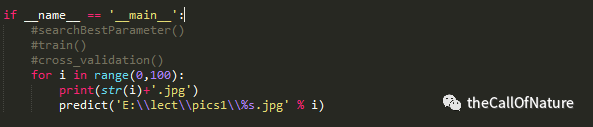

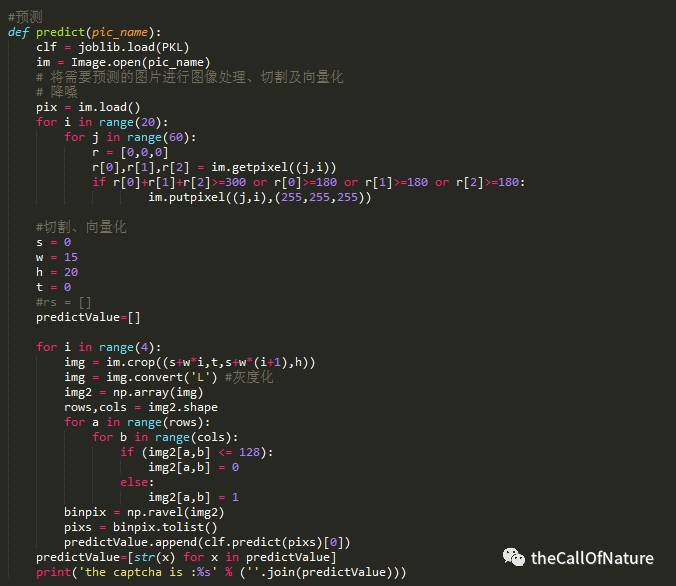

在最后，为了实际验证机器学习效果，我再次爬了100张验证码放在文件夹E:\lect\pics1\里并进行预测，结果预测正确率确实就是在100%左右。
Yeah,finished!
总结：作为一个新手，大概也只能挑战这种难度的验证码了。今晚在登录微信公众平台的时候，看到这样的验证码，吓shi了，人眼识别都填错了几次，有空再研究看看是否也能做到机器识别。
