数据集使用的验证码是方正系统，通过观察大量的验证码发现，该系统的验证码识别只有小写字母和数字，这样分类就少了很多。

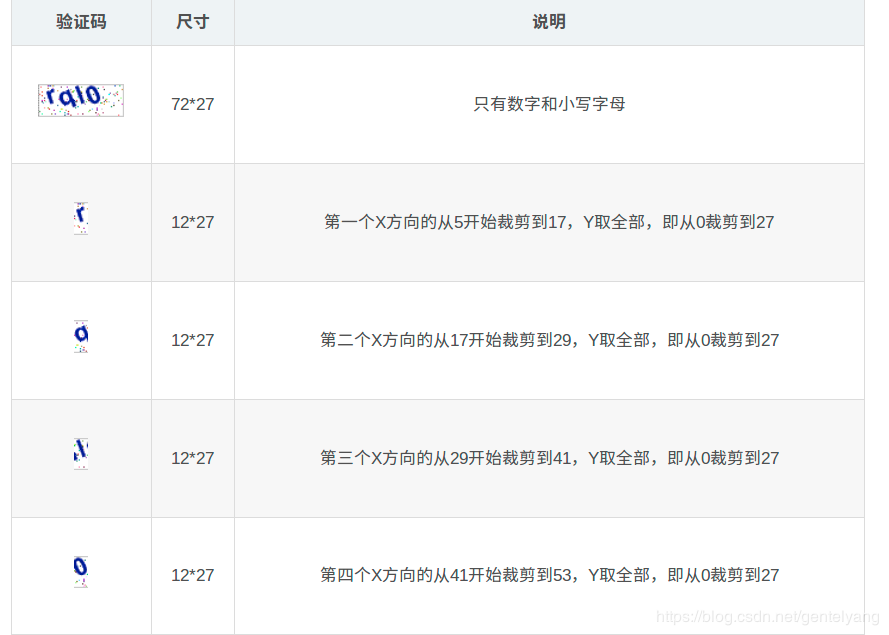

通过上表的说明进行裁剪验证码。
下载验证码
编写一个下载验证码的程序DownloadYanZhengMa.py，这里需要传入保存路径和下载的最大数量。
# -*- coding=utf-8 -*-
import re
import uuid
import requests
import os
class DownloadYanZhengMa:
def __init__(self,save_path,download_max):
self.download_sum=0
self.save_path=save_path
self.download_max=download_max
def downloadImages(self):
try:
pic=requests.get('http://jwsys.ctbu.edu.cn/CheckCode.aspx?', timeout=500)
pic_name=self.save_path+'/' +str(uuid.uuid1()) + '.png'
with open(pic_name,'wb') as f:
f.write(pic.content)
self.download_sum+=1
print('已经下载完成'+str(self.download_sum)+'张验证码')
if self.download_sum>=self.download_max:
return
else:
return self.downloadImages()
except Exception,e:
print('当前图片无法下载%s'%e)
return self.downloadImages()
if __name__== '__main__':
downloadYanZhenMa = DownloadYanZhengMa(save_path='images/download_yanzhengma', download_max=500)
downloadYanZhenMa.downloadImages()
修改验证码的文件名
上一部分下载将500张图片下载到了images/download_yanzhengma文件夹中, 待下载完成之后,需要做以下几件事:
1：将每一张验证码命名为其对应的验证码的内容，这是一个庞大的工作。
2：将命名好的验证码剪切到images/src_yanzhengma/文件夹中
修改验证码的文件名是一个非常费时的工程,如果快速正确命名,那要发挥你们的想象力了,笔者同时也提供了数据集,这个不用担心. 正确命名是非常重要的, 在一个部分会讲到.
裁剪验证码
编写了CropYanZhengMa.py来进行验证码的裁剪，注意以下两点：
1：验证码的命名一定要对于验证码的内容，这个是最重要也是最费事的。
2：裁剪的验证码会单独存放在自己对应的文件夹中
# coding=utf-8
import os
import uuid
from PIL import Image
class YanZhenMaUtil():
def __init__(self):
pass
def splitimage(self,src, dstpath):
# 分割路径,并获得文件名
name = src.split('/')
name1 = name[name.__len__() - 1]
name2 = name1.split('.')[0]
# 加载四个文字的名字
l1 = list(name2)
img = Image.open(src)
# 按照四张图片的大小裁剪
box1 = (5, 0, 17, 27)
box2 = (17, 0, 29, 27)
box3 = (29, 0, 41, 27)
box4 = (41, 0, 53, 27)
# 为每一张图片提供自己的文件夹
path1 = dstpath + '/%s' % l1[0]
path2 = dstpath + '/%s' % l1[1]
path3 = dstpath + '/%s' % l1[2]
path4 = dstpath + '/%s' % l1[3]
# 创建对应的文件夹
if not os.path.exists(path1):
os.makedirs(path1)
if not os.path.exists(path2):
os.makedirs(path2)
if not os.path.exists(path3):
os.makedirs(path3)
if not os.path.exists(path4):
os.makedirs(path4)
# 裁剪图片并保存
img.crop(box1).resize((36, 36), Image.ANTIALIAS).save(path1 + '/%s.png' % uuid.uuid1())
img.crop(box2).resize((36, 36), Image.ANTIALIAS).save(path2 + '/%s.png' % uuid.uuid1())
img.crop(box3).resize((36, 36), Image.ANTIALIAS).save(path3 + '/%s.png' % uuid.uuid1())
img.crop(box4).resize((36, 36), Image.ANTIALIAS).save(path4 + '/%s.png' % uuid.uuid1())
if __name__ == '__main__':
# 原图片路径
root_path = './images/src_yanzhengma/'
# 裁剪后图片的路径
dstpath = './images/dst_yanzhengma/'
# 获取所以图片
imgs = os.listdir(root_path)
yanZhenMaUtil = YanZhenMaUtil()
# 开始裁剪
for src in imgs:
src = root_path + src
yanZhenMaUtil.splitimage(src=src, dstpath=dstpath)
生成图像列表
编写一个生成CreateDataList.py的程序，然后我们要把刚才的验证码图片生成一个图像列表。
这里就用到了一个部分裁剪后的数据集,通过传入../images/dst_yanzhengma这个路径,会把之前裁剪好的所有图像都生成它的相对路径,给之后的训练程序使用.
# coding=utf-8
import os
import json
class CreateDataList:
def __init__(self):
pass
def createDataList(self, data_root_path):
# # 把生产的数据列表都放在自己的总类别文件夹中
data_list_path = ''
# 所有类别的信息
class_detail = []
# 获取所有类别
class_dirs = os.listdir(data_root_path)
# 类别标签
class_label = 0
# 获取总类别的名称
father_paths = data_root_path.split('/')
while True:
if father_paths[father_paths.__len__() - 1] == '':
del father_paths[father_paths.__len__() - 1]
else:
break
father_path = father_paths[father_paths.__len__() - 1]
all_class_images = 0
# 读取每个类别
for class_dir in class_dirs:
# 每个类别的信息
class_detail_list = {}
test_sum = 0
trainer_sum = 0
# 把生产的数据列表都放在自己的总类别文件夹中
data_list_path = "../data/%s/" % father_path
# 统计每个类别有多少张图片
class_sum = 0
# 获取类别路径
path = data_root_path + "/" + class_dir
# 获取所有图片
img_paths = os.listdir(path)
for img_path in img_paths:
# 每张图片的路径
name_path = path + '/' + img_path
# 如果不存在这个文件夹,就创建
isexist = os.path.exists(data_list_path)
if not isexist:
os.makedirs(data_list_path)
# 每10张图片取一个做测试数据
if class_sum % 10 == 0:
test_sum += 1
with open(data_list_path + "test.list", 'a') as f:
f.write(name_path + "\t%d" % class_label + "\n")
else:
trainer_sum += 1
with open(data_list_path + "trainer.list", 'a') as f:
f.write(name_path + "\t%d" % class_label + "\n")
class_sum += 1
all_class_images += 1
# 说明的json文件的class_detail数据
class_detail_list['class_name'] = class_dir
class_detail_list['class_label'] = class_label
class_detail_list['class_test_images'] = test_sum
class_detail_list['class_trainer_images'] = trainer_sum
class_detail.append(class_detail_list)
class_label += 1
# 获取类别数量
all_class_sum = class_dirs.__len__()
# 说明的json文件信息
readjson = {}
readjson['all_class_name'] = father_path
readjson['all_class_sum'] = all_class_sum
readjson['all_class_images'] = all_class_images
readjson['class_detail'] = class_detail
jsons = json.dumps(readjson, sort_keys=True, indent=4, separators=(',', ': '))
with open(data_list_path + "readme.json",'w') as f:
f.write(jsons)
if __name__ == '__main__':
createDataList = CreateDataList()
createDataList.createDataList('../images/dst_yanzhengma')
读取数据
因为是使用自定义数据集，所以同样使用到reader.py，但是这次有点不一样，这次使用的单通道的灰度图，所以我们的参数要变一变，把is_color的参数变成False，因为默认的是True。
paddle.v2.image.simple_transform（im，resize_size，crop_size，is_train，is_color = True，mean = None ）
参数：
im（ndarray） - HWC布局的输入图像。
resize_size（int） - 调整大小的图像的较短边缘长度。
crop_size（int） - 裁剪尺寸。
is_train（bool） - 是否训练。
is_color（bool） - 图像是否是彩色的。
mean（numpy array | list） - 平均值，可以是每个通道的元素平均值或平均值。
MyReader代码
为了做一下区分,我把命名改成了MyReade.py，在旧版本的该程序是有bug的，如果读者想使用这个程序，想要更新本地PaddlePaddle的版本，旧版本的bug是没有对灰度的图像处理，所以在做这个灰度的验证码时会报错。
# -*- coding=utf-8
from multiprocessing import cpu_count
import paddle.v2 as paddle
class MyReader:
def __init__(self,imageSize):
self.imageSize = imageSize
def train_mapper(self,sample):
'''
map image path to type needed by model input layer for the training set
'''
img, label = sample
img = paddle.image.load_image(img)
img = paddle.image.simple_transform(img, 70, self.imageSize, True)
return img.flatten().astype('float32'), label
def test_mapper(self,sample):
'''
map image path to type needed by model input layer for the test set
'''
img, label = sample
img = paddle.image.load_image(img)
img = paddle.image.simple_transform(img, 70, self.imageSize, False)
return img.flatten().astype('float32'), label
def train_reader(self,train_list, buffered_size=1024):
def reader():
with open(train_list, 'r') as f:
lines = [line.strip() for line in f]
for line in lines:
img_path, lab = line.strip().split('\t')
yield img_path, int(lab)
return paddle.reader.xmap_readers(self.train_mapper, reader,
cpu_count(), buffered_size)
def test_reader(self,test_list, buffered_size=1024):
def reader():
with open(test_list, 'r') as f:
lines = [line.strip() for line in f]
for line in lines:
img_path, lab = line.strip().split('\t')
yield img_path, int(lab)
return paddle.reader.xmap_readers(self.test_mapper, reader,
cpu_count(), buffered_size)
使用PaddlePaddle开始训练
首先需要定义一个神经网络vgg.py
# coding=utf-8
import paddle.v2 as paddle
# ***********************定义VGG卷积神经网络模型***************************************
def vgg_bn_drop(datadim):
# 获取输入数据大小
img = paddle.layer.data(name="images",
type=paddle.data_type.dense_vector(datadim))
def conv_block(ipt, num_filter, groups, dropouts, num_channels=None):
return paddle.networks.img_conv_group(
input=ipt,
num_channels=num_channels,
pool_size=2,
pool_stride=2,
conv_num_filter=[num_filter] * groups,
conv_filter_size=3,
conv_act=paddle.activation.Relu(),
conv_with_batchnorm=True,
conv_batchnorm_drop_rate=dropouts,
pool_type=paddle.pooling.Max())
#如下64指的是滤波器的个数，2指的这个模块有两个卷积层，[0.3,0]指的是两个卷积层后的dropout比率的大小，3指的3个通道。
conv1 = conv_block(img, 64, 2, [0.3, 0], 3)
conv2 = conv_block(conv1, 128, 2, [0.4, 0])
conv3 = conv_block(conv2, 256, 3, [0.4, 0.4, 0])
conv4 = conv_block(conv3, 512, 3, [0.4, 0.4, 0])
conv5 = conv_block(conv4, 512, 3, [0.4, 0.4, 0])
drop = paddle.layer.dropout(input=conv5, dropout_rate=0.5)
fc1 = paddle.layer.fc(input=drop, size=512, act=paddle.activation.Linear())
bn = paddle.layer.batch_norm(input=fc1,
act=paddle.activation.Relu(),
layer_attr=paddle.attr.Extra(drop_rate=0.5))
fc2 = paddle.layer.fc(input=bn, size=512, act=paddle.activation.Linear())
# 通过神经网络模型再使用Softmax获得分类器(全连接)
out = paddle.layer.fc(input=fc2,
size=10,
act=paddle.activation.Softmax())
return out
训练网络模型
# coding:utf-8
import sys
import os
import paddle.v2 as paddle
from MyReader import MyReader
from vgg import vgg_bn_drop
from cnn import convolutional_neural_network
class PaddleUtil:
# ***********************初始化操作***************************************
def __init__(self):
# 初始化paddpaddle,只是用CPU,把GPU关闭
paddle.init(use_gpu=False, trainer_count=2)
# **********************获取参数***************************************
def get_parameters(self, parameters_path=None, cost=None):
if not parameters_path:
# 使用cost创建parameters
if not cost:
raise NameError('请输入cost参数')
else:
# 根据损失函数创建参数
parameters = paddle.parameters.create(cost)
print "cost"
return parameters
else:
# 使用之前训练好的参数
try:
# 使用训练好的参数
with open(parameters_path, 'r') as f:
parameters = paddle.parameters.Parameters.from_tar(f)
print "使用parameters"
return parameters
except Exception as e:
raise NameError("你的参数文件错误,具体问题是:%s" % e)
# ***********************获取训练器***************************************
# datadim 数据大小
def get_trainer(self, datadim, type_size, parameters_path):
# 获得图片对于的信息标签
label = paddle.layer.data(name="label",
type=paddle.data_type.integer_value(type_size))
# 获取全连接层,也就是分类器
out = vgg_bn_drop(datadim=datadim, type_size=type_size)
# out = convolutional_neural_network(datadim=datadim, type_size=type_size)
# 获得损失函数
cost = paddle.layer.classification_cost(input=out, label=label)
# 获得参数
if not parameters_path:
parameters = self.get_parameters(cost=cost)
else:
parameters = self.get_parameters(parameters_path=parameters_path)
'''
定义优化方法
learning_rate 迭代的速度
momentum 跟前面动量优化的比例
regularzation 正则化,防止过拟合
'''
# ********************如果使用VGG网络模型就用这个优化方法******************
optimizer = paddle.optimizer.Momentum(
momentum=0.9,
regularization=paddle.optimizer.L2Regularization(rate=0.0005 * 128),
learning_rate=0.0001 / 128,
learning_rate_decay_a=0.1,
learning_rate_decay_b=128000 * 35,
learning_rate_schedule="discexp", )
# ********************如果使用LeNet-5网络模型就用这个优化方法******************
# optimizer = paddle.optimizer.Momentum(learning_rate=0.00001 / 128.0,
# momentum=0.9,
# regularization=paddle.optimizer.L2Regularization(rate=0.005 * 128))
'''
创建训练器
cost 分类器
parameters 训练参数,可以通过创建,也可以使用之前训练好的参数
update_equation 优化方法
'''
trainer = paddle.trainer.SGD(cost=cost,
parameters=parameters,
update_equation=optimizer)
return trainer
# ***********************开始训练***************************************
def start_trainer(self, trainer, num_passes, save_parameters_name, trainer_reader, test_reader):
# 获得数据
reader = paddle.batch(reader=paddle.reader.shuffle(reader=trainer_reader,
buf_size=50000),
batch_size=128)
# 保证保存模型的目录是存在的
father_path = save_parameters_name[:save_parameters_name.rfind("/")]
if not os.path.exists(father_path):
os.makedirs(father_path)
# 指定每条数据和padd.layer.data的对应关系
feeding = {"image": 0, "label": 1}
# 定义训练事件
def event_handler(event):
if isinstance(event, paddle.event.EndIteration):
if event.batch_id % 100 == 0:
print "\nPass %d, Batch %d, Cost %f, %s" % (
event.pass_id, event.batch_id, event.cost, event.metrics)
else:
sys.stdout.write('.')
sys.stdout.flush()
# 每一轮训练完成之后
if isinstance(event, paddle.event.EndPass):
# 保存训练好的参数
with open(save_parameters_name, 'w') as f:
trainer.save_parameter_to_tar(f)
# 测试准确率
result = trainer.test(reader=paddle.batch(reader=test_reader,
batch_size=128),
feeding=feeding)
print "\nTest with Pass %d, %s" % (event.pass_id, result.metrics)
'''
开始训练
reader 训练数据
num_passes 训练的轮数
event_handler 训练的事件,比如在训练的时候要做一些什么事情
feeding 说明每条数据和padd.layer.data的对应关系
'''
trainer.train(reader=reader,
num_passes=num_passes,
event_handler=event_handler,
feeding=feeding)
if __name__ == '__main__':
# 类别总数
type_size = 33
# 图片大小
imageSize = 32
# 总的分类名称
all_class_name = 'dst_yanzhengma'
# 保存的model路径
parameters_path = "../model/model.tar"
# 数据的大小
datadim = imageSize * imageSize
paddleUtil = PaddleUtil()
# *******************************开始训练**************************************
myReader = MyReader(imageSize=imageSize)
# parameters_path设置为None就使用普通生成参数,
trainer = paddleUtil.get_trainer(datadim=datadim, type_size=type_size, parameters_path=None)
trainer_reader = myReader.train_reader(train_list="../data/%s/trainer.list" % all_class_name)
test_reader = myReader.test_reader(test_list="../data/%s/test.list" % all_class_name)
paddleUtil.start_trainer(trainer=trainer, num_passes=500, save_parameters_name=parameters_path,
trainer_reader=trainer_reader, test_reader=test_reader)
接下来开始进行预测
编写infer.py做验证码预测，这次预测要做的事情比较多.因为传进来的是一个完整的验证码,所以首先要对验证码进行裁剪.
然后把裁剪后的数据传该PaddlePaddle进行预测.预测出来的是一个label值,所以还有通过label找到对应的字符
# coding:utf-8
import json
import numpy as np
import paddle.v2 as paddle
from PIL import Image
from vgg import vgg_bn_drop
# **********************获取参数***************************************
def get_parameters(parameters_path):
with open(parameters_path, 'r') as f:
parameters = paddle.parameters.Parameters.from_tar(f)
return parameters
# *****************获取你要预测的参数********************************
def get_TestData(path, imageSize):
test_data = []
img = Image.open(path)
# 切割图片并保存
box1 = (5, 0, 17, 27)
box2 = (17, 0, 29, 27)
box3 = (29, 0, 41, 27)
box4 = (41, 0, 53, 27)
temp = '../images/temp'
img.crop(box1).resize((32, 32), Image.ANTIALIAS).save(temp + '/1.png')
img.crop(box2).resize((32, 32), Image.ANTIALIAS).save(temp + '/2.png')
img.crop(box3).resize((32, 32), Image.ANTIALIAS).save(temp + '/3.png')
img.crop(box4).resize((32, 32), Image.ANTIALIAS).save(temp + '/4.png')
# 把图像加载到预测数据中
test_data.append((paddle.image.load_and_transform(temp + '/1.png', 38, imageSize, False, is_color=False)
.flatten().astype('float32'),))
test_data.append((paddle.image.load_and_transform(temp + '/2.png', 38, imageSize, False, is_color=False)
.flatten().astype('float32'),))
test_data.append((paddle.image.load_and_transform(temp + '/3.png', 38, imageSize, False, is_color=False)
.flatten().astype('float32'),))
test_data.append((paddle.image.load_and_transform(temp + '/4.png', 38, imageSize, False, is_color=False)
.flatten().astype('float32'),))
return test_data
# *****************把预测的label对应的真实字符找到********************************
def lab_to_result(lab, json_str):
myjson = json.loads(json_str)
class_details = myjson['class_detail']
for class_detail in class_details:
if class_detail['class_label'] == lab:
return class_detail['class_name']
# ***********************使用训练好的参数进行预测***************************************
def to_prediction(test_data, parameters, out, all_class_name):
with open('../data/%s/readme.json' % all_class_name) as f:
txt = f.read()
# 获得预测结果
probs = paddle.infer(output_layer=out,
parameters=parameters,
input=test_data)
# 处理预测结果
lab = np.argsort(-probs)
# 返回概率最大的值和其对应的概率值
result = ''
for i in range(0, lab.__len__()):
print '第%d张预测结果为:%d,可信度为:%f' % (i + 1, lab[i][0], probs[i][(lab[i][0])])
result = result + lab_to_result(lab[i][0], txt)
return str(result)
if __name__ == '__main__':
paddle.init(use_gpu=False, trainer_count=2)
# 类别总数
type_size = 33
# 图片大小
imageSize = 32
# 总的分类名称
all_class_name = 'dst_yanzhengma'
# 保存的model路径
parameters_path = "../model/model.tar"
# 数据的大小
datadim = imageSize * imageSize
# *******************************开始预测**************************************
out = vgg_bn_drop(datadim=datadim, type_size=type_size)
parameters = get_parameters(parameters_path=parameters_path)
# 添加数据
test_data = get_TestData("../images/src_yanzhengma/0a13.png", imageSize=imageSize)
result = to_prediction(test_data=test_data,
parameters=parameters,
out=out,
all_class_name=all_class_name)
print '预测结果为:%s' % result
